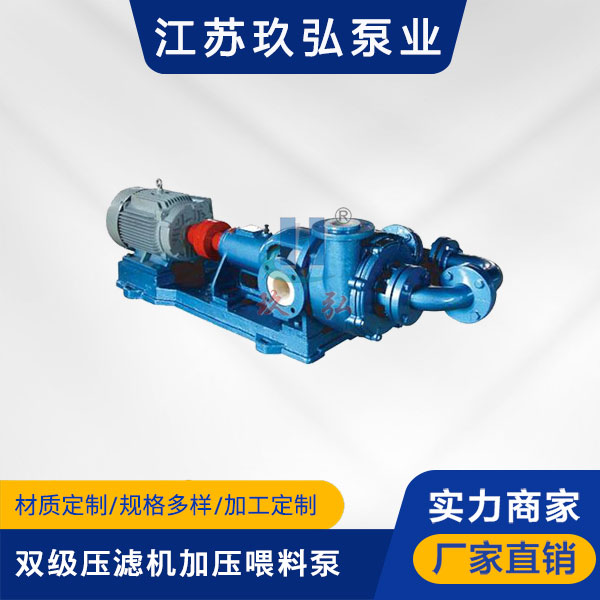

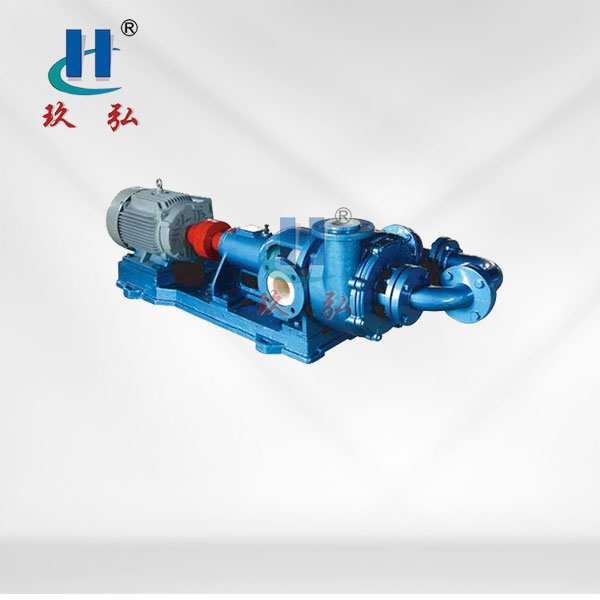

HFM-2型双级压滤机加压喂料泵

1.本系列泵可输送100℃温度以内的各类腐蚀性和非腐蚀性清液和料浆或用作各类压滤机加压喂料用泵，例如：有色金属的锌、铜、钴、镍、锰等湿法冶炼工艺的压滤机配用泵或工艺流程泵，矿山选矿、非金属矿产加工（钛白粉、高岭土等）工艺中的浆体输送泵，环保产业中的污泥、废渣输送泵，其它化工、染料、制药、食品生产工艺中的压滤泵或压力输送泵。 2. 长期逼压运行（泵出口压力高）输送腐蚀性介质的岗位，如烟气脱硫、大气治理中的压力喷淋泵、压力冲洗泵等。 3. 其它泵输送介质时，容易泄漏的岗位。 4.该泵有单级和双级二个系列，能满足需要小流量高压力输送腐蚀性料浆的岗位。不适用岗位：吸入口液体液位低于泵位置0.5m以下或吸入口负压过大的岗位。

主要特点是： 一. 泵进液口在轴密封同向，轴密封处在负压环境下，因此不会泄漏，克服了原有耐腐耐磨泵易损坏，轴密封易泄漏的固疾。 二.应用范围广泛：该泵备有多种可以互换的衬里材料，可以适用各种化学性质的腐蚀性、磨蚀性清液和料浆的输送，而且各种不同材料的备件互换性能好，用户调整极为方便。 三.运行费用低：其主要因素有二个，一是易损件泵盖和吸入口等采用了分体式结构，设有独立的耐腐耐磨易损件，更换方便，更为经济。二是泵的密封不采用背叶轮减压，节省了轴功率的消耗，节省了能源。 四.HFM-II型双级耐腐耐磨料浆泵的另一个优点是：耐磨性好，因为以较低的单个叶轮线速度，获得较高的泵出口压力，从而克服了单级料浆泵为增加压力而增加叶轮线速度，而导致叶轮、泵壳磨损加剧的缺点，有效提高了叶轮、泵盖等磨损件的使用寿命。 五. HFM-II型双级耐腐耐磨泵由于压力高，在配用高压过滤的压滤机时、过滤效果好，滤饼含水量少，克服了压滤机配用泵压力不足的缺点。

HFM-II型双级泵的性能参数表

序号	规格	参考型号	流量 (m3/h)	扬程 (m)	配备电机	转速 (r/min)	重量 (kg)	进口×出口 直径(mm)
1	65HFM-II	65HFM-II-10-60	10	60	11kW-2	2900	460	65×50
2		65HFM-II-10-70	10	70	11kW-2	2900	460
3		65HFM-II-10-80	10	80	15kW-2	2900	480
4		65HFM-II-10-90	10	90	15kW-2	2900	480
5		65HFM-II-10-100	10	100	22kW-2	2900	550
6		65HFM-II-15-60	15	60	11kW-2	2900	460
7		65HFM-II-15-70	15	70	15kW-2	2900	480
8		65HFM-II-15-80	15	80	15kW-2	2900	480
9		65HFM-II-15-90	15	90	18.5kW-2	2900	520
10		65HFM-II-15-100	15	100	22kW-2	2900	550
11		65HFM-II-20-60	20	60	15kW-2	2900	480
12		65HFM-II-20-70	20	70	15kW-2	2900	480
13		65HFM-II-20-80	20	80	18.5kW-2	2900	520
14		65HFM-II-30-60	30	60	18.5kW-2	2900	520
15		65HFM-II-30-70	30	70	22kW-2	2900	550
16		65HFM-II-30-80	30	80	22kW-2	2900	550
17		65HFM-II-30-90	30	90	30kW-2	2900	580
18		65HFM-II-30-100	30	100	37kW-2	2900	630
19	80HFM-II	80HFM-II-20-60	20	60	15kW-2	2900	490	80×65
20		80HFM-II-20-70	20	70	15kW-2	2900	490
21		80HFM-II-20-80	20	80	18.5kW-2	2900	530
22		80HFM-II-30-60	30	60	18.5kW-2	2900	530
23		80HFM-II-30-70	30	70	22kW-2	2900	560
24		80HFM-II-30-80	30	80	22kW-2	2900	560
25		80HFM-II-30-90	30	90	30kW-2	2900	580
26		80HFM-II-30-100	30	100	37kW-2	2900	630
27		80HFM-II-40-60	40	60	18.5kW-2	2900	530
28		80HFM-II-40-70	40	70	22kW-2	2900	560
29		80HFM-II-40-80	40	80	30kW-2	2900	580
30		80HFM-II-40-90	40	90	30kW-2	2900	580
31		80HFM-II-40-100	40	100	37kW-2	2900	630
32	80HFM-II-H2	80HFM-II-H2-30-70	30	70	15kW-4	1450	900	80×65
33		80HFM-II-H2-30-120	30	120	30kW-2	2900	900
34		80HFM-II-H2-40-100	40	100	30kW-2	2900	900
35		80HFM-II-H2-45-65	45	65	18.5kW-4	1450	900
36	100HFM-II	100HFM-II-40-60	40	60	18.5kW-2	2900	540	100×80
37		100HFM-II-40-70	40	70	22kW-2	2900	570
38		100HFM-II-40-80	40	80	30kW-2	2900	590
39		100HFM-II-50-60	50	60	22kW-2	2900	570
40		100HFM-II-50-70	50	70	30kW-2	2900	590
41		100HFM-II-50-80	50	80	30kW-2	2900	590
42		100HFM-II-50-90	50	90	37kW-2	2900	680
43		100HFM-II-50-100	50	100	45kW-2	2900	710
44		100HFM-II-60-55	60	55	30kW-2	2900	590
45		100HFM-II-60-60	60	60	30kW-2	2900	590
46		100HFM-II-60-70	60	70	37kW-2	2900	680
47		100HFM-II-60-80	60	80	37kW-2	2900	680
48		100HFM-II-60-90	60	90	45kW-2	2900	710
49		100HFM-II-70-50	70	50	30kW-2	2900	590
50		100HFM-II-70-60	70	60	37kW-2	2900	680
51		100HFM-II-70-70	70	70	37kW-2	2900	680
52		100HFM-II-70-80	70	80	45kW-2	2900	710
53		100HFM-II-70-90	70	90	55kW-2	2900	800
54		100HFM-II-80-50	80	50	37kW-2	2900	680
55		100HFM-II-80-60	80	60	37kW-2	2900	680
56		100HFM-II-80-70	80	70	45kW-2	2900	710
57		100HFM-II-80-80	80	80	55kW-2	2900	800
58		100HFM-II-80-90	80	90	55kW-2	2900	800
59	100HFM-II-H2	100HFM-II-H2-60-70	60	70	30kW-4	1450	1000	100×80
60		100HFM-II-H2-60-120	60	120	45kW-2	2900	1000
61		100HFM-II-H2-80-60	80	60	30kW-4	1450	1000
62		100HFM-II-H2-80-100	80	100	55kW-2	2900	1000
63	125HFM-II-H2	125HFM-II-H2-35-110	35	110	45kW-2	2900	760	125×100
64		125HFM-II-H2-70-100	70	100	55kW-2	2900	820
65		125HFM-II-H2-80-50	80	50	37kW-2	2900	730
66		125HFM-II-H2-80-60	80	60	37kW-2	2900	730
67		125HFM-II-H2-80-70	80	70	45kW-2	2900	760
68		125HFM-II-H2-80-80	80	80	55kW-2	2900	820
69		125HFM-II-H2-80-90	80	90	55kW-2	2900	820
70		125HFM-II-H2-100-80	100	80	55kW-2	2900	820
