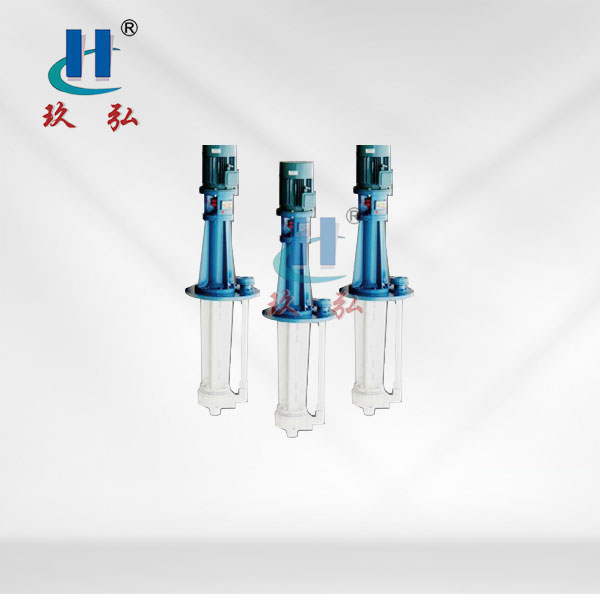

FYUB系列工程塑料悬臂液下泵

FYUB系列工程塑料悬臂液下泵的过流部件均采用超高分子量聚乙烯（UHMWPE）制作，具有优异的耐腐、耐磨和耐冲击性能；同时，由于采用悬臂轴结构而取消了下部辅助支承，从而彻底解决了下部辅助支承在无法用冷却水冷却和润滑的情况下不耐磨以及泵不能开空车的难题，特别适用于含固量高且不能加冷却水的腐蚀性介质（含固体颗粒的重量浓度≤20%，固体颗粒直径≤1.0mm），该泵的适用温度≤80℃。

1.该系列悬臂液下泵的结构形式为立式、单级、单吸离心泵。
2.采用高刚性悬臂主轴、无辅助支承结构。
3.悬臂液下泵的主要零部件有

1） 电动机   2）电机座   3）出口法兰   4）上下支承   5）出液管   6）泵盖   7）叶轮
8）出液管垫床   9）弯头  10）滤罩   11）联轴器   12）轴承座   13）底板   14）接管
15）泵体螺栓   16）包塑主轴   17）叶轮垫床   18）泵盖垫床   19）叶轮端部组合件  20）泵体   21）滤罩垫床

4.叶轮、泵体等主要过流部件由超高分子量聚乙烯（UHPE）制作，其它液下零部件由耐腐的聚丙烯（PP）、增强聚丙烯（FRPP）等制作。

5.旋转方向：按标牌的箭头指示方向旋转。

FYUB系列泵与不锈钢悬臂泵相比，具有重量轻、造价低、耐腐性能更广泛、耐磨性能更优越等优点，可广泛应用于化工、有色冶炼（金、银、铜、铅、锌、锡、钴、钨、镍等）、黑色冶炼（钢铁酸洗、锰业）、稀有金属、化纤、农药、磷复肥、钛白粉、柠檬酸、染料、稀土、电厂脱硫、污水处理等行业输送含有大量颗粒的酸、碱、盐等腐蚀性介质。

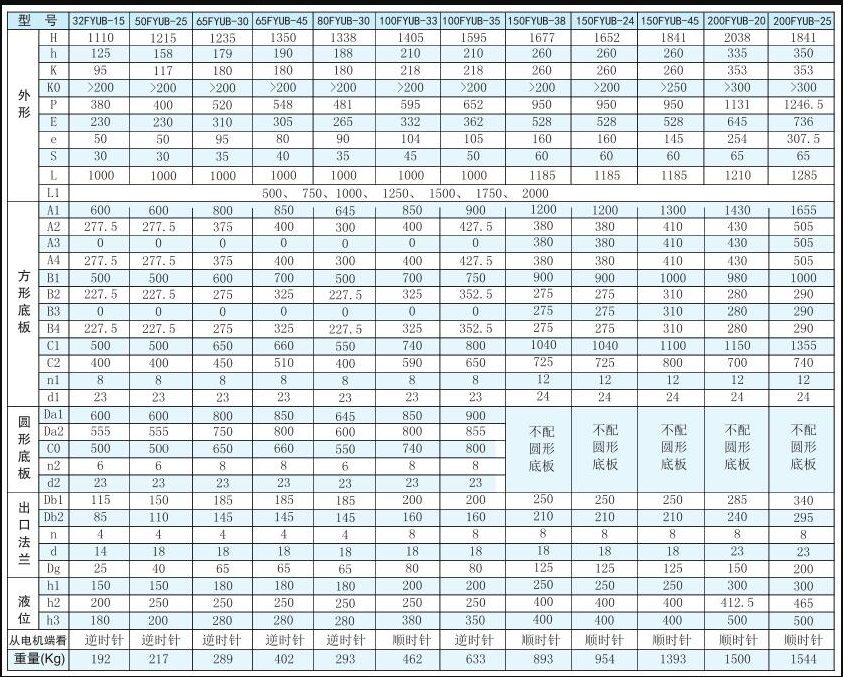

注：　1. 表中法兰标准：GB/T9124.1-2019，PN10，其他标准按需定制。
　　　2.若用户所需安装尺寸与表中不同，订货时请加以说明。
　　　3.表中重量为1m时配标准电机时的整机重量（介质比重1<γ≤1.2），仅供参考，实际重量以实物为准。
