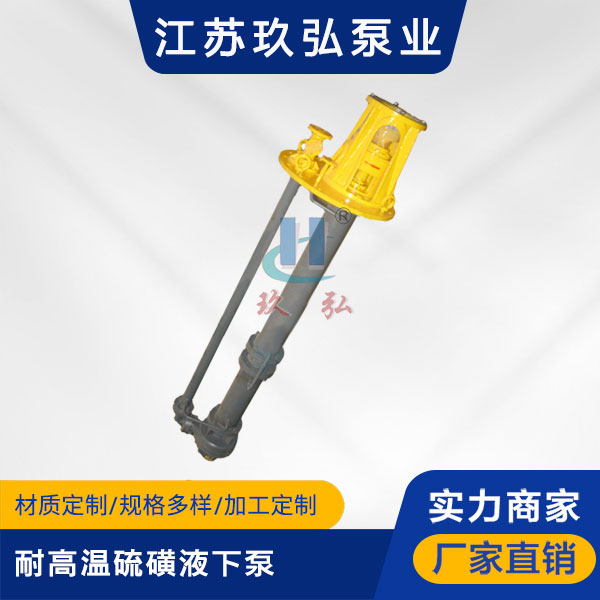

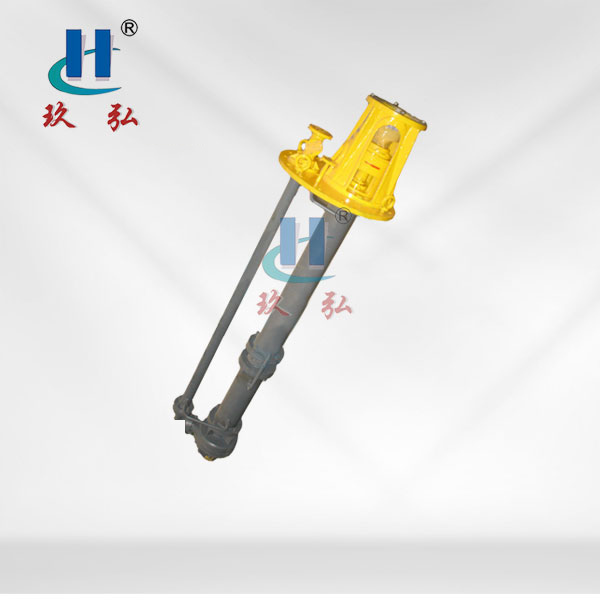

LHY耐高温硫磺液下泵

LHY耐高温硫磺液下泵适用于各种规模的硫磺制酸工艺流程中输送130-158度的液体硫磺。也适用于其他需要小流量，高扬程的化工流程。LHY液硫泵由于扬程特高，流量特小，比转数特低，已不可能用离心泵的型式来达到性能要求，用旋涡泵则在运转过程中性能不稳定，故采用全新的技术进行不力设计，具有普通离心泵，旋涡泵所不具备的特殊优点。液硫泵泵流量在很大范围内变化时，泵的扬程始终保持不变。这一特点特别适用于要求泵具有自调特性的化工流程。

LHY耐高温硫磺液下泵其他说明

硫磺制酸是我国硫酸工业的重要发展方向之一，小流量，高扬程的液硫泵是硫磺制酸的关键装备，为了适应这一形势发展的需要，在有关设计院所，大专院校专家及本厂职工的共同努力下，我们开发出LHY系列立式液硫泵。

 LHY保温液硫泵结构简单，维护方便，运行平稳，性能稳定。

本系列泵在输送液体硫磺时，采用1Cr18Ni9Ti材料制造，当使用于其它化工流程时，可用下述材料制造：

　　　　 304（0Cr18Ni9） 316（0Cr18Ni12Mo2）

　　　　 1Cr18Ni12Mo2Ti 316L（00Cr18Ni12Mo2）

　　　　 CW-2（CD4MCU） J-1（UB-6）

　　　　 20Cb3 Mouel HastelloyB，C lewmet-55

本泵在输送液体硫磺及其它易燃介质时，一般采用YB系列防爆电机，亦可根据用户要求选配其它类型的电机。

性能范围：

　　　　 流量：0.2-10m3/h

　　　　 扬程：40-120m

　　　　 转速：2900r/min

　　　　 适用温度范围：t<=200度，如采用特殊的制造技术，适用温度可提高到550度。

LHY耐高温硫磺液下泵结构特点 1.本系列泵是一种立式保温液下泵。泵的出液管从泵体，前泵盖均设有蒸汽或导热油保温夹套。 2.本系列泵主要由泵体，叶轮，前泵盖，泵轴，弯管，出液管，中间接管，底板及轴承箱，电机座等零部件组成。 3.本系列泵的叶轮为星形结构。其结构简单，制造方便。叶轮开平衡孔以平衡轴向力，轴向力基本上可以认为完全平衡掉，为泵的运转有很大的好处。 4.本系列从电机端看为逆时针旋转达。 5.本系列泵安装尺寸可以根据客户的使用要求定做。

型号	出口直径 （mm）	流量 （m3/h）	扬程 （m）	功率（kw）		液下长度 （mm）
				轴功率	电机功率
LHY25-16	25	3.6	16	0.713	2.2	500至2500
LHY25-16A	25	3.27	13	0.713	1.5
LHY25-25	25	3.6	25	1.16	3
LHY25-25A	25	3.27	20	1.16	3
LHY25-41	25	3.6	41	2.51	5.5
LHY25-41A	25	3.27	33	2.51	4
LHY40-16	32	7.2	16	0.78	2.2
LHY40-16A	32	6.55	13	0.78	2.2
LHY40-26	32	7.2	26	1.45	3
LHY40-26A	32	6.55	21	1.45	3
LHY40-40	32	7.2	40	2.53	5.5
LHY40-40A	32	6.55	32	2.53	5.5
LHY50-16	40	14.4	16	1.18	3
LHY50-16A	40	13.1	13	1.18	3
LHY50-25	40	14.4	25	1.96	4
LHY50-25A	40	13.1	20	1.96	4
LHY50-40	40	14.4	40	3.73	7.5
LHY50-40A	40	13.1	33	3.73	7.5
LHY65-16	50	28.8	16	2.16	5.5
LHY65-16A	50	26.2	13	2.16	4
LHY65-25	50	28.8	25	3.56	7.5
LHY65-25A	50	26.2	21	3.56	7.5
LHY65-40	50	28.8	40	6.04	15
LHY65-40A	50	26.2	33	6.04	15
LHY80-15	65	54	15	3.34	7.5
LHY80-15A	65	49.1	12	3.34	7.5
LHY80-24	65	54	24	5.43	11
LHY80-24A	65	49.1	20	5.43	11
LHY80-38	65	54	38	9.64	22
LHY80-38A	65	49.1	31	9.64	18.5
LHY100-23	80	100.8	23	9.25	18.5
LHY100-23A	80	91.8	18	9.25	18.5
LHY100-37	80	100.8	37	14.73	30
LHY100-37A	80	91.8	31	14.73	30
