WB不锈钢旋涡泵

WB不锈钢旋涡泵

WB不锈钢旋涡泵

免费电话 资料下载

 点击立刻咨询

WB不锈钢旋涡泵 观看视频

点击播放

产品简介

WB型旋涡泵适用于输送温度为-20℃至+80℃、粘度不超过5°E、无腐蚀性或具有一定腐蚀性且不含有固体颗粒的液体。

该系列旋涡泵涵盖十余种型号，包括：20WB-20、25WB-25、32WB-30、40WB-40、50WB-45、65WB-50、20WB-65、25WB-70、32WB-75、40WB-90、40WB-120等，均为单级悬臂式旋涡泵。

WB型旋涡泵过流部件可采用四种材质，分别为HT20-40、铝铸铁、1Cr18Ni9Ti及Cr18Ni12Mo2Ti，对应材料代号依次为H、J、B和M。

产品特点

材质选择多样，涵盖铸铁、耐腐蚀合金等，适应不同介质需求；
提供软填料密封和单端面机械密封两种密封形式，常规出厂配置为软填料密封（WB和WM型默认采用单端面机械密封）；
用户如需其他轴封型式，请在订货时明确说明。

适用范围

WB型旋涡泵广泛应用于化工、石油、制药、印染、造纸等工业领域，适用于工艺循环、余热利用系统、冷却水输送，亦可用于防暑降温供水、餐饮服务行业及集体食堂等场合。

技术说明

流量范围：0.36～16.9 m³/h
扬程范围：15～132 m

型号释义（以32WB-30为例）：

32：泵进口直径（mm）
WB：旋涡泵
30：设计点扬程值（m）

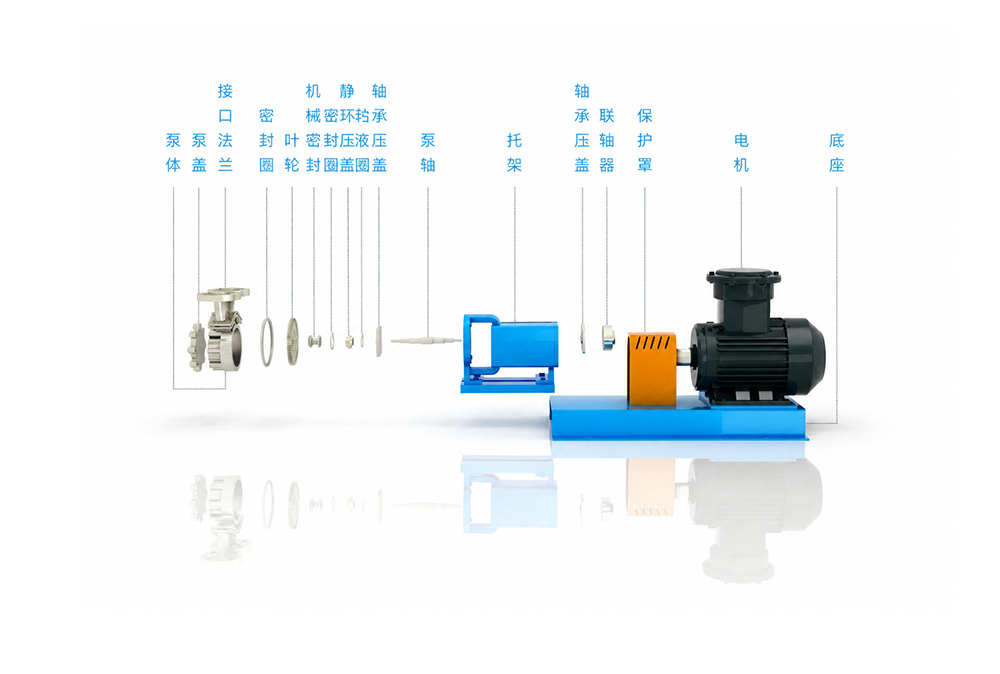

结构图纸

性能参数

型号	流量Q	扬程H (m)	转速n (r/min)	功率N(kw)	效率 %	允许吸上真空高度(m)	叶轮直径D (mm)
型号	(m3/h)	扬程H (m)	转速n (r/min)	电机功率	效率 %	允许吸上真空高度(m)	叶轮直径D (mm)
20WB-20	0.36	28	2900	0.75	14	7	65
	0.72	20			22	6.5
	0.9	15			21	6
25WB-25	0.79	40		0.75	17	6.5	75
	1.44	25			26	6
	1.8	18			25	5.5
32WB-30	1.73	52		1.5	23	6.5	85
	2.88	30			32	6
	3.6	20			31	5.5
40WB-40	3.6	60		3 4	25	6	95
	5.4	40			34	5
	6.48	26			34	4
50WB-45	6.12	66		5.5	26	5	105
	9	45			36	4
	10.8	28			35	3
65WB-50	10.1	84		7.5 11	29	4.5	110
	14.4	50			39	3.5
	16.9	30			37	2.5
20WB-65	0.36	80		2.2	7	6.5	105
	0.72	65			15	6
	0.9	50			15	5.5
25WB-70	0.792	110		2.2	13	6	115
	1.44	70			22	5.5
	1.8	52			23	5
32WB-75	1.73	115		3 4	23	5.5	115
	2.88	75			30	5
	3.6	53			30	4.5
40WB-90	3.6	132		7.5	23	4.5	125
	5.4	90			33	3.5
	6.48	63			33	2.5

如果您在我们的产品中没有找到所需参数或型号，请随时与我们联系。我公司技术人员将为您提供快速选型和定制化技术方案。
