不锈钢磁力漩涡泵 观看视频
点击播放
产品简介

不锈钢磁力漩涡泵是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘,圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道,吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间有隔板,由此将吸入口和排出口隔离开。我们将泵内的液体分为两部分:叶片间的液体和流道内的液体。当叶轮旋转时,在离心力的作用下,叶轮内液体的圆周速度大于流道内液体的圆周速度,形成“环形流动”。又由于自吸入口至排出口液体跟着叶轮前进,这两种运动的合成结果,就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。

产品特点

1、高扬程、小流量,比转数一般小于40;

2、结构简单、体积小、重量轻;

3、具有自润滑回路,提高滑动轴承使用寿命:

4、增设冷却回路,及时带走磁涡流热;

5、设有叶轮轴向间隙调节机构,可随时调整间隙,确保泵的长期正常运转。


适用范围

广泛应用于化工、制药、石油、电镀、食品等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。配用防爆电机特别适用易漏、易燃、易爆液体的抽送。

技术说明

不锈钢磁力漩涡泵主要是为了满足常规磁力泵扬程低、并且高扬程磁力泵不能在低扬程运行的弊端而研发设计而成,主要特点就是扬程高并且在任意低扬程范围用不会出现超电流的现象,采用磁力传动结构,保证能密封,达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

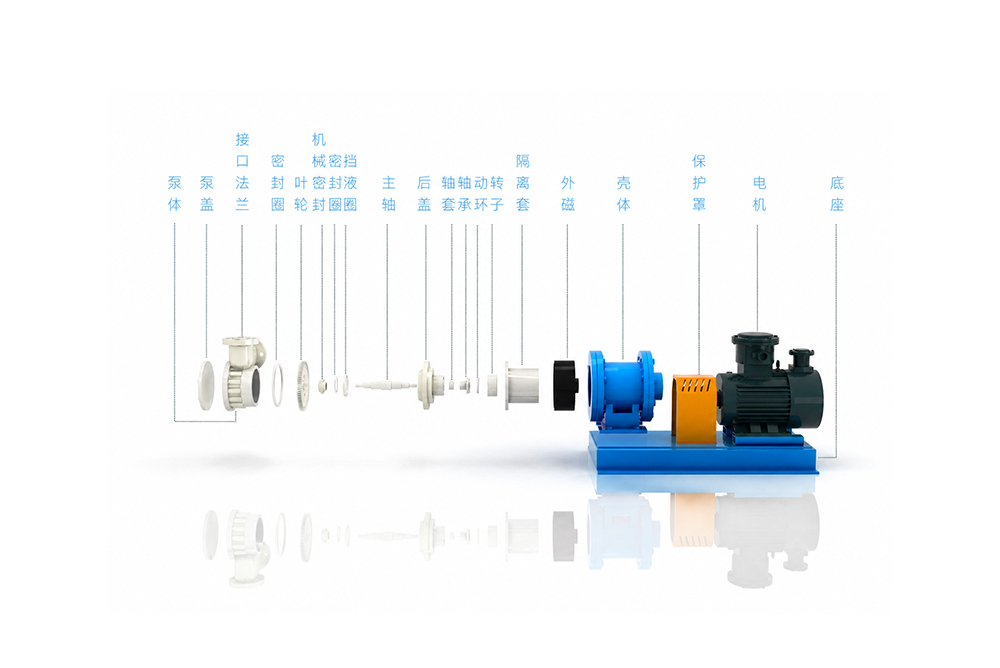

结构图纸


性能参数
型号额定值吸入口直径(mm配用电机功率(KW泵体材质

转速n

(r/min)

流量扬程汽蚀余量
QH(NPSH)
(m3/h)(m)(m)
C15W-500.36503.3150.55

钢

(1Cr18Ni9Ti)

2900
C20W-200.72204.3200.25
C20W-501504.3202.2
C20W-600.72604.3202.2
C25W-251.44254.3250.55
C25W-502504.8252.2
C25W-601.44604.8252.2
C32W-502.88504.8323
C32W-752.88755.3323
C32W-1202.881206.3324
C40W-1505.41506.8407.5
C10WL-1000.481004.3101.5
C10WL-1100.241104.3101.5
C10WL-1200.121204.3101.5


  • 如果您在我们的产品中没有找到所需参数或型号,请随时与我们联系。我公司技术人员将为您提供快速选型和定制化技术方案。
