卧式管道泵

免费电话 资料下载

 点击立刻咨询

卧式管道泵 观看视频

点击播放

产品简介

卧式管道泵是一种严格按照国际标准ISO2858及国家标准设计制造的单级、单吸、离心式管道泵。其核心结构特点是泵的进出口位于同一水平轴线上，且口径相同，可直接像阀门一样安装在管道的任何位置。该系列产品通过电机与泵头采用标准弹性联轴器或加长轴直联的方式进行连接，结构紧凑，主要用于输送不含固体颗粒、具有腐蚀性或非腐蚀性的清洁液体。

产品特点

1、直通式结构，安装便捷

泵的进出口法兰尺寸相同，且位于同一直线上。这种“管道化”设计使其能直接安装在管道系统中，无需额外改变管路方向，大幅节省安装空间和管路附件成本。

2、运行平稳，低噪音

采用精密加工的叶轮进行静、动平衡检测（平衡精度G6.3级），配合重型轴承体设计，确保转子在高转速下振动极小。标准配置的SKF或NSK轴承进一步降低了运行噪音，典型噪音值低于85dB(A)。

3、高效节能

水力模型采用CFD（计算流体动力学）优化设计，泵效率比老式管道泵提高3-8%。全系列达到国家GB 19762-2017标准规定的节能评价值。

4、维护保养简便

采用后拉式结构，在拆卸维修时，无需拆下泵体及进出口管路，只需松开联轴器、取下电机和轴承体，即可将整个转子部件抽出，更换机械密封或叶轮非常方便。

5、多种材质配置

过流部件可根据介质特性灵活选择：铸铁（HT250）、不锈钢304、316L、双相不锈钢（2205/2507）等，机械密封可配套碳化硅、硬质合金、石墨等多种摩擦副，以适应不同腐蚀性和温度条件。

6、密封可靠

标配符合EN12756（DIN24960）标准的非平衡型机械密封，可选配集装式机械密封或带冷却/冲洗的密封系统，适用于高温、高压或含微量颗粒的工况。

适用范围

卧式管道泵广泛应用于对连续运行可靠性要求较高的工业和民用场合：

建筑暖通空调（HVAC）系统：中央空调冷热水循环、冷却塔循环、锅炉一次/二次热水循环。

工业给排水：工厂工艺水循环、冷却水系统、冷凝水回收、废水输送。

城市及市政工程：自来水厂加压输送、消防稳压系统、灌溉排水。

化工与轻工：输送弱酸、弱碱、有机溶剂（需选用耐腐蚀材质）、酒精、饮料、低粘度油品。

船舶与海上平台：海水冷却泵、淡水压力泵、压载水泵。

其他特殊领域：环保设备配套、污水处理厂的澄清液输送。

技术说明

1、性能范围

参数项目	范围
流量 (Q)	1.5 ~ 1200 m³/h
扬程 (H)	8 ~ 150 m
介质温度 (T)	-20℃ ~ +120℃（标准型）
介质温度 (T)	+120℃ ~ +200℃（高温型，需配置冷却腔）
工作压力	1.6 MPa (标配)，可选 2.5 MPa
转速 (n)	1450 / 2900 r/min (50Hz)
转速 (n)	1750 / 3500 r/min (60Hz)

2、结构参数

部件	标准配置材料	可选材料
泵体	HT250 铸铁	304 / 316L 不锈钢
叶轮	HT250 / ZG304	ZG316L / 双相不锈钢
泵轴	45# 钢	304 / 316L 不锈钢
机械密封	碳化硅/石墨/丁腈橡胶	硬质合金/碳化硅/氟橡胶/FKM
轴承	深沟球轴承 (6205~6313)	SKF / FAG / NSK
密封垫片	非石棉纤维垫	膨胀聚四氟乙烯 / 金属缠绕垫

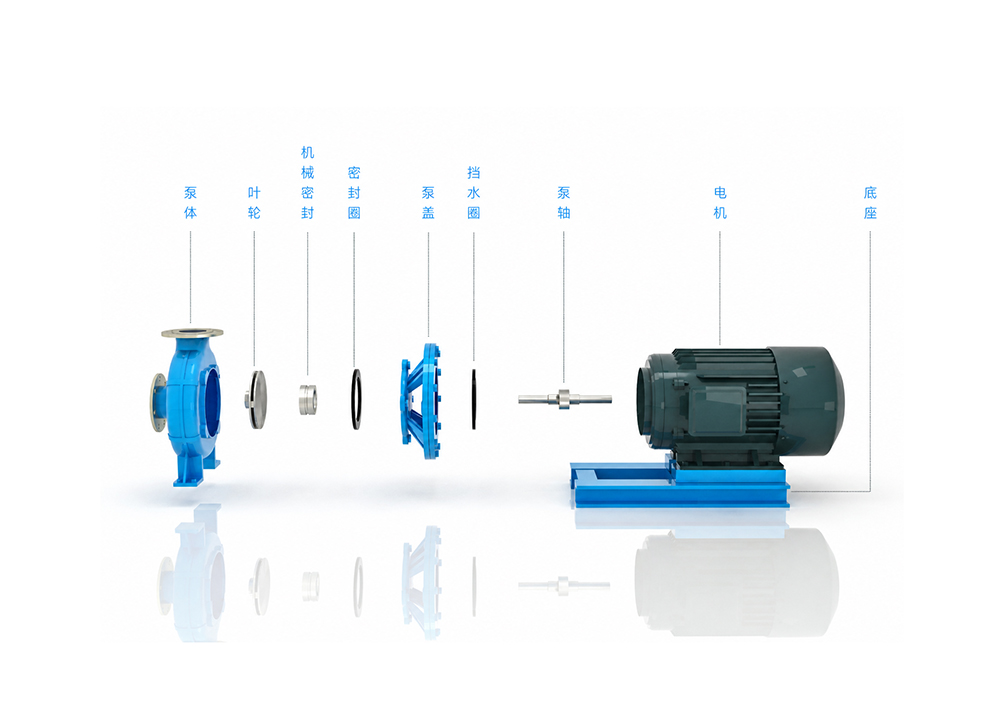

结构图纸

性能参数

型号	流量 (m³/h)	扬程 (m)	转速 (r/min)	电机功率 (kW)	效率 (%)	汽蚀余量 (m)
15-80	1.5	8	2800	0.18	34	2.3
20-110	2.5	15	2800	0.37	34	2.3
20-160	2.5	32	2900	0.75	25	2.3
25-110	4	15	2900	0.55	42	2.3
25-125	4	20	2900	0.75	36	2.3
25-125A	3.6	16	2900	0.55	35	2.3
25-160	4	32	2900	1.5	32	2.3
25-160A	3.7	28	2900	1.1	31	2.3
32-100	4.5	12.5	2900	0.55	44	2.3
32-100(I)	6.3	12.5	2900	0.75	54	2.3
32-125	5	20	2900	0.75	44	2.3
32-125A	4.5	16	2900	0.55	43	2.3
32-160	6.5	32	2900	1.5	44	2.3
32-160A	4	25	2900	1.1	34	2
32-160(I)	6.3	32	2900	2.2	40	2
32-200	4.5	50	2900	3	32	2
32-200A	4	44	2900	2.2	40	2
32-200(I)	6.3	50	2900	4	33	2
40-100	6.3	12.5	2900	0.55	54	2.3
40-100A	5.6	10	2900	0.37	52	2.3
40-125	6.3	20	2900	1.1	46	2.3
40-125A	5.6	16	2900	0.75	45	2.3
40-160	6.3	32	2900	2.2	40	2.3
40-160A	5.9	28	2900	1.5	39	2.3
40-160B	5.5	24	2900	1.1	38	2.3
40-200	6.3	50	2900	4	33	2.3
40-200A	5.9	44	2900	3	31	2.3
40-200B	5.3	36	2900	2.2	29	2.3
40-250	6.3	80	2900	7.5	28	2.3
40-250A	5.9	70	2900	5.5	28	2.3
40-250B	5.5	60	2900	4	27	2.3
40-100(I)	12.5	12.5	2900	1.1	62	2.3
40-100(I)A	11	10	2900	0.75	60	2.3
40-125(I)	12.5	20	2900	1.5	58	2.3
40-125(I)A	11	16	2900	1.1	57	2.3
40-160(I)	12.5	32	2900	3	52	2.3
40-160(I)A	11.7	28	2900	2.2	51	2.3
40-160(I)B	10.5	22.5	2900	1.5	50	2.3
40-200(I)	12.5	50	2900	5.5	46	2.3
40-200(I)A	11.7	40	2900	4	45	2.3
40-200(I)B	10.5	35	2900	3	44	2.3
40-250(I)	12.5	80	2900	11	38	2.3
40-250(I)A	11.7	70	2900	7.5	38	2.3
40-250(I)B	10.8	60	2900	7.5	37	2.3
50-100	12.5	12.5	2900	1.1	62	2.3
50-125	12.5	20	2900	1.5	58	2.3
50-125A	11.2	17.2	2900	1.1	57	2.3
50-160	12.5	32	2900	3	52	2.3
50-160A	11.7	28	2900	2.2	51	2.3
50-160B	10.5	22.5	2900	1.5	50	2.3
50-200	12.5	50	2900	5.5	46	2.3
50-200A	11.7	44.5	2900	4	45	2.3
50-200B	10.5	35	2900	3	44	2.3
50-250	12.5	80	2900	11	38	2.3
50-250A	11.7	70	2900	7.5	38	2.3
50-250B	10.8	60	2900	7.5	37	2.3
50-100(I)	25	12.5	2900	1.5	69	2.5
50-100(I)A	22.4	10	2900	1.1	67	2.5
50-125(I)	25	20	2900	3	68	2.5
50-125(I)A	22.4	16	2900	2.2	66	2.5
50-160(I)	25	32	2900	4	63	2.5
50-160(I)A	23.4	28	2900	4	62	2.5
50-160(I)B	21.6	24	2900	3	58	2.5
50-200(I)	25	50	2900	7.5	58	2.5
50-200(I)A	23.4	44	2900	7.5	57	2.5
50-200(I)B	21.6	37	2900	5.5	55	2.5
50-250(I)	25	80	2900	15	50	2.5
50-250(I)A	23.4	70	2900	11	50	2.5
50-250(I)B	21.6	60	2900	11	49	2.5
50-315(I)	25	125	2900	30	40	2.5
50-315(I)A	23.4	110	2900	22	40	2.5
50-315(I)B	21.6	93	2900	18.5	39	2.5
65-100	25	12.5	2900	1.5	69	2.5
65-100A	22.4	10	2900	1.1	67	2.5
65-125	25	20	2900	3	68	2.5
65-125A	22.4	16	2900	2.2	66	2.5
65-160	25	32	2900	4	63	2.5
65-160A	23.4	28	2900	4	62	2.5
65-160B	21.6	24	2900	3	58	2.5
65-200	25	50	2900	7.5	58	2.5
65-200A	23.4	44	2900	7.5	57	2.5
65-200B	21.6	37	2900	5.5	55	2.5
65-250	25	80	2900	15	50	2.5
65-250A	23.4	70	2900	11	50	2.5
65-250B	21.6	60	2900	11	49	2.5
65-315	25	125	2900	30	40	2.5
65-315A	23.4	110	2900	22	40	2.5
65-315B	21.6	93	2900	18.5	39	2.5
65-100(I)	50	12.5	2900	3	73	3
65-100(I)A	44.8	10	2900	2.2	72	3
65-125(I)	50	20	2900	5.5	72.5	3
65-125(I)A	44.8	16	2900	4	71	3
65-160(I)	50	32	2900	7.5	71	3
65-160(I)A	46.8	28	2900	7.5	70	3
65-160(I)B	43.2	24	2900	5.5	69	3
65-200(I)	50	50	2900	15	67	3
65-200(I)A	46.8	44	2900	11	66	3
65-200(I)B	43	37	2900	7.5	65	3
65-250(I)	50	80	2900	22	60	3
65-250(I)A	46.8	70	2900	18.5	60	3
65-250(I)B	43	60	2900	15	59	3
80-100	50	12.5	2900	3	73	3
80-100A	44.8	10	2900	2.2	72	3
80-125	50	20	2900	5.5	72.5	3
80-125A	44.8	16	2900	4	71	3
80-160	50	32	2900	7.5	71	3
80-160A	46.8	28	2900	7.5	70	3
80-160B	43.2	24	2900	5.5	69	3
80-200	50	50	2900	15	67	3
80-200A	46.8	44	2900	11	66	3
80-200B	43	37	2900	7.5	65	3
80-250	50	80	2900	22	60	3
80-250A	46.8	70	2900	18.5	60	3
80-250B	43	60	2900	15	59	3
80-100(I)	100	12.5	2900	5.5	76	4
80-100(I)A	89	10	2900	4	74	4
80-125(I)	100	20	2900	11	74	4
80-125(I)A	89	16	2900	7.5	73	4
80-160(I)	100	32	2900	15	76	4
80-160(I)A	93.5	28	2900	11	74	4
80-160(I)B	86.4	24	2900	11	73	4
80-200(I)	100	50	2900	22	74	4
80-200(I)A	93.5	44	2900	18.5	73	4
80-200(I)B	86.4	37	2900	15	72	4
80-250(I)	100	80	2900	37	66	4
80-250(I)A	93.5	70	2900	30	66	4
80-250(I)B	86.4	60	2900	30	65	4
100-100	100	12.5	2900	5.5	76	4
100-100A	89	10	2900	4	74	4
100-125	100	20	2900	11	74	4
100-125A	89	16	2900	7.5	73	4
100-160	100	32	2900	15	76	4
100-160A	93.5	28	2900	11	74	4
100-160B	86.4	24	2900	11	73	4
100-200	100	50	2900	22	74	4
100-200A	93.5	44	2900	18.5	73	4
100-200B	86.4	37	2900	15	72	4
100-250	100	80	2900	37	66	4
100-250A	93.5	70	2900	30	66	4
100-250B	86.4	60	2900	30	65	4
100-315	100	125	2950	75	66	4
100-350	100	150	2950	90	65	4
125-100	160	12.5	2900	11	78	4.5
125-100A	143	10	2900	7.5	76	4.5
125-125	160	20	2900	15	77	4.5
125-125A	143	16	2900	11	76	4.5
125-160	160	32	2900	22	78	4.5
125-160A	149.5	28	2900	18.5	76	4.5
125-160B	138	24	2900	15	75	4.5
125-200	160	50	2900	37	76	4.5
125-200A	149.5	44	2900	30	75	4.5
125-200B	138	37	2900	30	74	4.5
125-250	160	80	2900	55	70	4.5
125-250A	149.5	70	2900	45	70	4.5
125-250B	138	60	2900	45	69	4.5
125-315	160	125	2900	90	66	4.5
150-125	200	12.5	2900	15	79	5
150-125A	179	10	2900	11	77	5
150-160	200	32	2900	30	78	5
150-160A	187	28	2900	22	76	5
150-200	200	50	2900	45	78	5
150-200A	187	44	2900	37	77	5
150-250	200	80	2900	75	72	5
150-250A	187	70	2900	55	72	5
150-315	200	125	2900	110	68	5
150-350	200	150	2900	132	66	5
200-200	300	50	2900	75	79	5.5
200-250	300	80	2900	110	75	5.5
200-315	300	125	2900	160	72	5.5
200-350	300	150	2900	200	70	5.5

如果您在我们的产品中没有找到所需参数或型号，请随时与我们联系。我公司技术人员将为您提供快速选型和定制化技术方案。
