1、无电火花，本质安全防爆

以压缩空气为动力，运行时无电火花产生，是天然的本质安全型输送设备。在输送易燃易爆液体介质（如汽油、甲苯、丙酮等）时，不需额外配置防爆电机即可安全运行，是化工、石化等危险场合的合用泵型。

2、无动密封，无泄漏

泵的隔膜将输送介质与气动部件完全隔离，取消了传统的机械密封或填料密封，从结构上实现了无泄漏输送。特别适用于输送有毒、有害、易挥发、贵重或对环境有严格要求的介质。

3、可通过大颗粒固体和高粘度介质

泵内无旋转叶轮，介质在泵腔内的流动通道宽阔通畅。可输送粘度高达30000厘泊的高粘度液体，以及含有直径大可达10mm固体颗粒或长纤维杂质的浆体，适用范围远超出一般泵类。

4、可空运转，不怕干转

泵的结构允许在无液体情况下长时间空运转，不会因干转而损坏泵体或密封部件。对自动控制流程、间断运行工况和槽罐底部抽空等场合具有良好的适应性。

5、自吸能力强，吸程高

具有较强的自吸能力，自吸高度大可达7米，不需安装底阀即可启动。适用于低液位或槽罐底部抽吸工况，可替代部分液下泵使用。

6、流量和压力可无级调节

通过调节压缩空气的压力和流量，可方便地实现泵的出口压力和流量的无级调节。只需在供气管路上加装调节阀即可，无需变频器等复杂控制设备。

7、可输送剪切敏感介质

泵送过程柔和，对介质的剪切作用很小，适合输送对剪切敏感的高分子聚合物溶液、乳液、食品酱料等，不会因剪切破坏介质特性。

8、可浸没工作，适应性强

泵的整体结构密封性好，可完全浸没在液体中工作，适用于地坑、泵池等特殊安装场合。

9、材质丰富，适应各种腐蚀性介质

过流部件材质可根据介质特性灵活选用，包括铝合金、铸铁、不锈钢（304/316/316L）、增强聚丙烯（PP）、聚偏氟乙烯（PVDF）、聚四氟乙烯（PTFE）等，满足不同腐蚀性介质的输送需求。

10、结构简单，维护方便

泵的结构简单、零件少，主要易损件为隔膜片和球阀座。维护检修简单方便，无需专业人员即可现场更换易损件。

QBY型气动隔膜泵广泛应用于需要输送高粘度、含颗粒、腐蚀性或易燃易爆介质的工业领域：

• 石油化工：原油、重油、煤焦油、汽油、柴油、溶剂油、酸碱液、有机溶剂、乳化液、液态化学品等。




• 涂料与油墨：油漆、涂料、油墨、颜料浆、树脂溶液、粘合剂、胶水等。




• 陶瓷与建材：陶瓷泥浆、釉料、水泥浆料、腻子、石膏浆等。




• 食品与酿造：巧克力、糖浆、蜂蜜、果酱、酵母浆料、食用油、酒糟、酱油等。




• 制药与日化：药膏、软膏、洗发水、洗面奶、面霜、化妆品乳液等。




• 环保与水处理：污泥、含油废水、电镀废水、酸碱废液输送，板框压滤机配套供料，污水处理厂加药系统。




• 采矿与冶金：矿浆、选矿药剂、尾矿浆、电解液、酸洗液等。




• 造纸与印染：纸浆、造纸黑液、染料浆料、印染废水等。




• 电子与半导体：高纯化学品、电子级溶剂、研磨液等。




• 印刷与包装：印刷油墨、上光油、覆膜胶等。




• 船舶工业：船舶舱底含油污水排放、货油输送。




• 紧急与临时输送：临时排水、应急抢险排污、移动泵站配套。

1、工作原理

QBY型气动隔膜泵以压缩空气为动力源，采用双隔膜双泵腔结构。压缩空气通过配气阀（气阀）交替进入左、右气腔。当压缩空气进入左侧气腔时，推动左侧隔膜向泵腔方向运动，左侧泵腔内的介质在隔膜挤压下，吸入阀关闭、排出阀打开，介质被排出；同时，与左侧隔膜通过中心连杆相连的右侧隔膜被反向拉回，右侧泵腔容积加大形成负压，吸入阀打开、排出阀关闭，介质被吸入右侧泵腔。配气阀换向后，压缩空气进入右侧气腔，过程相反。如此左右交替循环，实现介质的连续吸入和排出。

2、结构形式

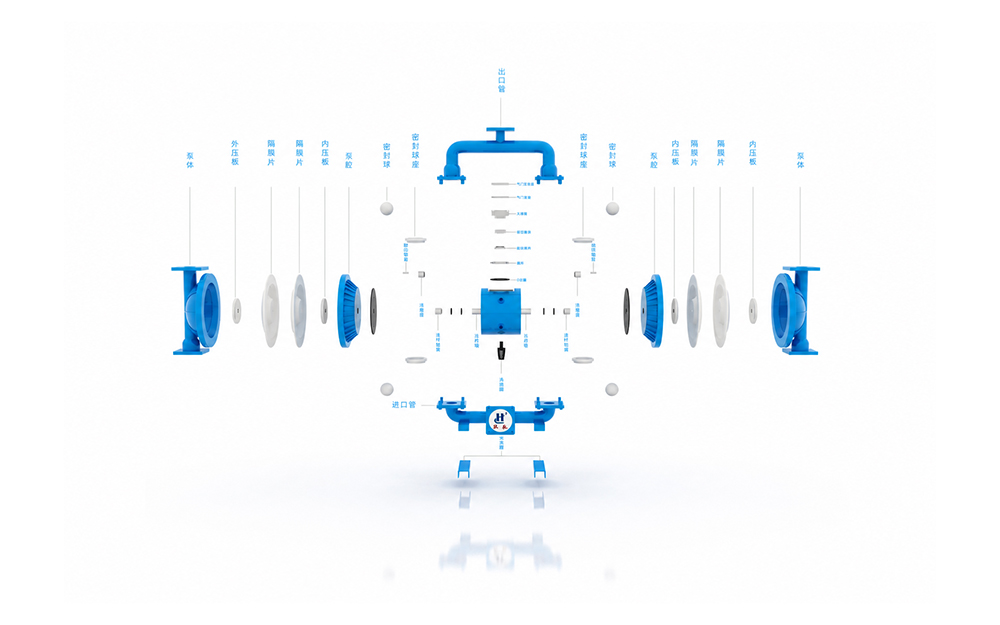

泵主要由泵体、隔膜片、中心连杆、球阀座、球阀、配气阀（气阀）、消声器等部件组成。泵体左右各设一个泵腔，每个泵腔内有一片隔膜，两片隔膜通过中心连杆连接为一体。每个泵腔的吸入口和排出口各设一组球阀，起到止回阀的作用。配气阀是泵的核心控制部件，自动将压缩空气交替分配至左右气腔。

3、供气要求

气动隔膜泵需要配套压缩空气源，工作气压一般为0.2～0.7MPa。供气管路上需配置空气过滤器、调压阀和油雾器，以保证气源清洁和气压稳定。压缩空气耗气量与泵的规格和运行频率有关。

4、过流部件材质选择：

• 泵体：铝合金、铸铁、不锈钢（304/316/316L）、增强聚丙烯（PP）、聚偏氟乙烯（PVDF）、聚四氟乙烯（PTFE），按介质腐蚀性选

• 隔膜片：丁腈橡胶（NBR）、氯丁橡胶（CR）、氟橡胶（FKM）、聚四氟乙烯（PTFE）、特氟龙（Teflon），按介质性质、温度选

• 球阀/阀座：不锈钢、陶瓷、聚四氟乙烯（PTFE）、橡胶包覆钢球，按介质性质选

5、工作条件：

• 流量上限（Q）：0.5 ～ 50 m³/h，涵盖全系列规格

• 扬程上限/出口压力：0 ～ 84 m（0 ～ 0.84 MPa），供气压力越高，出口压力越高

• 供气压力范围：0.2 ～ 0.7 MPa标准压缩空气系统

• 适用粘度：≤ 30000 cP，高粘度介质可输送

• 介质温度：-20℃ ～ 150℃，取决于隔膜片及过流部件材质

• 自吸高度：≤ 7 m，干吸状态可达7m，湿吸更高

• 允许颗粒直径：1 ～ 10 mm，取决于泵口径

• 口径范围：10 ～ 100 mm，进出口直径

• 工作频率：0 ～ 60 次/min（取决于气源），可调节气源流量频率
