1、电机与泵一体潜入水下，安装简便

泵体与潜水电机直联，全部潜入水下工作，无需泵房，占地面积小，节省土建投资。安装时只需将泵体吊入深井或集水池中，连接扬水管和电缆即可投入使用。

2、多级叶轮增压，单泵扬程高

采用立式多级离心式结构，通过多级叶轮逐级增压，单泵扬程高可达600 m以上，可满足超深井取水需求。

3、免灌引水，启动方便

泵全部潜入水中工作，无需灌引水或抽真空即可直接启动，操作简便，自控程度高。

4、水润滑轴承，无油污染

泵内导轴承采用水润滑设计，由所输送的水自身进行冷却润滑，无需油脂或润滑油，不会对水质产生污染。

5、潜水电机性能可靠

潜水电机采用充水式或充油式结构，定子绕组采用防水密封技术，绝缘可靠。电机内设有温度保护装置，可有效防止过热损坏。

6、高效节能

采用优秀水力模型，叶轮和导叶精密铸造，流道光滑，水力效率高，达到节能评价值。

7、运转平稳，噪音极低

泵与电机全部潜入水下，地面以上无运转部件，噪音极低，无振动传递至地面。

8、材质可选，适应不同水质

过流部件材质可根据水质情况选用铸铁、球铁、不锈钢304、不锈钢316L等，满足不同水质对耐腐蚀性的要求。

QJ型深井泵广泛应用于各类深井提水及地下水源开发工况：

• 农田灌溉与园林：深井取水灌溉、喷灌、滴灌、园林绿化供水




• 城市给排水：自来水厂水源井取水、城市供水系统、市政排水




• 矿山排水：矿井涌水排放、矿区地下水疏干、采矿给水




• 工业供水：工厂冷却循环水、锅炉给水、工业用水系统




• 建筑与隧道：建筑工地基坑降水、隧道施工地下水排放




• 人畜饮水：农村人畜饮水工程、偏远地区集中供水




• 水源热泵：水源热泵空调系统的地下水取水与回灌




• 地热利用：地热井热水提取

• 消防系统：消防水源井取水

1、设计标准

产品设计、制造和检验符合国标GB/T 2816《井用潜水泵》及GB/T 2818《井用潜水异步电动机》等标准要求。水力性能试验参照相关标准执行。

2、结构形式与工作原理

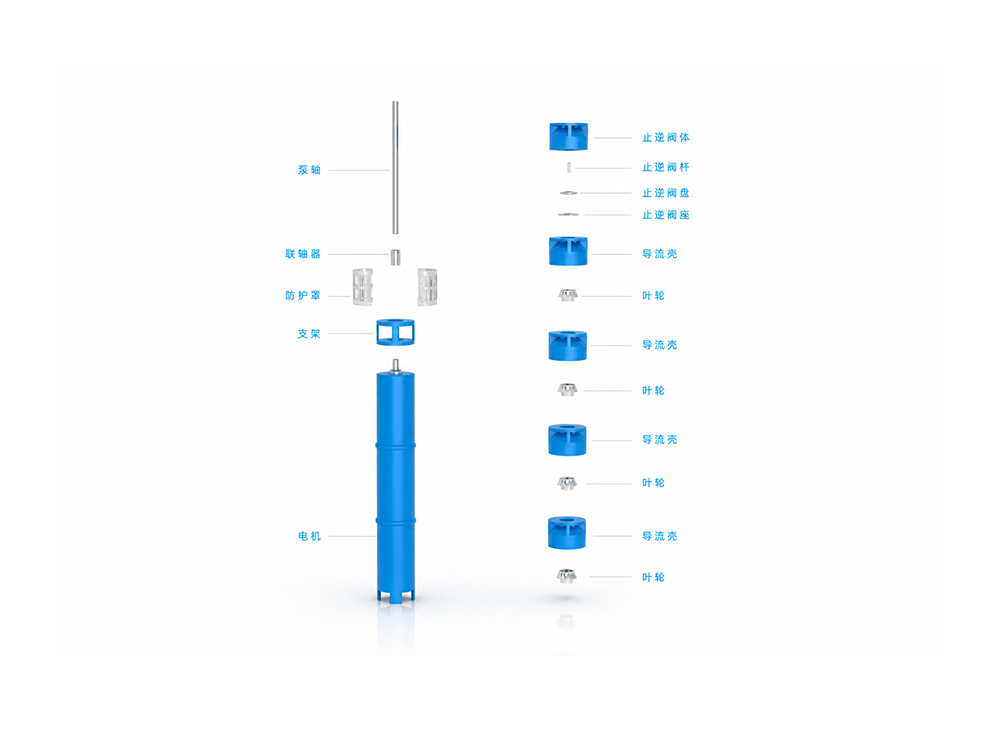

总体结构：QJ型深井泵由潜水电机、泵体（含多级叶轮和导叶）、扬水管、电缆、电控柜等组成。潜水电机位于泵体下方，泵体与电机通过联轴器直联。水从泵体下部的吸入口进入，经首级叶轮加压后进入导叶，再由导叶引入下一级叶轮，逐级增压后通过扬水管送至地面。

3、泵体结构

泵体为立式多级节段式结构，各级由叶轮、导叶和泵壳组成，通过拉杆将各级串联紧固。泵轴由上下导轴承支撑，导轴承采用水润滑设计。

4、电机结构

潜水电机为充水式或充油式三相异步电动机，定子绕组采用耐水电磁线或防水密封绝缘结构。电机壳体采用不锈钢或铸铁材质，轴伸端设有机械密封或油封防止砂粒进入电机。

5、过流部件材质选择

叶轮：铸铁HT200、球铁QT500、不锈钢304/316L，清水、轻度腐蚀性水

导叶/泵壳：铸铁HT200、不锈钢304/316L，清水、含砂量低的水

泵轴：不锈钢2Cr13、304、316L，清水、腐蚀性水

扬水管：钢管、不锈钢管，按水质和压力等级选

4、潜水电机主要参数

• 电机类型：充水式/充油式三相异步电动机

• 额定电压：380V / 660V / 6kV / 10kV，按功率等级配置

• 额定频率：50Hz

• 防护等级：IP68，可长期潜水工作

• 绝缘等级：F级

• 冷却方式：水冷，水流通过电机壳体带走热量

• 保护装置：温度保护、过载保护、泄漏保护，可选配

5、使用条件

1. 电源为50Hz、额定电压380V或660V（偏差±5%）的三相交流电源




2. 水温不超过20℃（冷却水流充足时可达40℃）




3. 水中含砂量（重量比）不超过0.01%，氯离子含量不超过400mg/L




4. 井筒应正直，井径符合泵的小至适用井径要求

6、工作条件

• 流量（Q）：5 ～ 650 m³/h，涵盖全系列规格

• 单级扬程：3 ～ 30 m，与流量有关

• 总扬程（H）：高可达600 m以上，总扬程=单级扬程×叶轮级数

• 转速（n）：2850 / 2900 r/min，2极电机

• 适用井径：100 ～ 400 mm

• 潜水深度：≤ 300 m

• 介质温度：≤ 20℃（标准），≤ 40℃（特殊）

• 含砂量：≤ 0.01%（重量比）

• 电源：380V/660V/6kV/10kV，50Hz，按功率等级配置
