1、防堵塞叶轮，通过能力强

采用独特的双流道叶轮或大通道叶轮设计，流道宽阔通畅。WQ型通过能力为颗粒直径可达排出口径的60%，纤维长度可达排出口径的5倍，可排送含大颗粒固体和长纤维杂质的污水污物，很好地解决了普通排污泵容易堵塞的问题。JYWQ型带有撕裂切碎和自动搅拌功能。

2、电机与泵一体潜入水下，安装简便

泵体与潜水电机直联，全部潜入水下工作，无需泵房，占地面积小，节省土建投资。固定式安装采用自动耦合装置，泵体沿导杆滑下即与出水管路自动锁紧耦合，检修时沿导杆提升即可将泵体取出，无需进入污水池。

3、双端面机械密封，密封可靠

采用双端面机械密封，油室内充有机械油对密封进行润滑和散热，密封寿命长。电机侧密封和泵侧密封构成双重保护，确保可靠无泄漏。

4、电机多重保护，运行安全

潜水电机内设有过热保护装置、过载保护装置及湿度传感器，当电机温升过高、过载或进水时可自动切断电源，有效防止电机烧毁。绝缘等级F级，防护等级IP68。

5、水冷电机，散热好

电机外壳与介质直接接触，通过周围介质散热冷却，温升低，使用寿命长。

6、多种安装方式灵活可选

1. 固定式自动耦合安装：泵体与出水管路通过耦合装置自动连接，检修方便，适用于长期固定使用的泵站。




2. 固定式硬管连接：泵体与出水管路通过法兰或螺纹直接连接。




3. 移动式软管连接：配置快速接头和软管，适用于临时排水或应急抢险，移动灵活。

7、材质可选，适应不同介质

过流部件材质根据输送介质性质可选用铸铁HT200（标准配置）、不锈钢304、不锈钢316、不锈钢316L、双相钢等，满足不同腐蚀性污水的输送需求。

8、自动耦合装置，检修维护很方便

固定式安装的自动耦合装置由导杆、耦合底座、耦合接口及提升装置组成。检修时只需将泵体沿导杆提升至地面即可，无需进入污水池，方便快捷，大大降低维护成本。

9、可配置全自动控制柜

可根据用户需要配备液位控制及全自动控制柜，根据液位变化自动控制泵的启动和停止，实现无人值守自动运行，并可实现多泵联动控制和轮换运行。

WQ型固定式潜水排污泵广泛应用于各行业含固体颗粒及纤维杂质污水的输送：

• 市政排污工程：城市污水处理厂进水泵房、市政排污站、雨水泵站、排水管网中途提升泵站、河道截污。




• 工业废水处理：化工厂、印染厂、造纸厂、电镀厂、食品加工厂等工业企业的废水收集与排放。




• 建筑排水：建筑工地基坑降水、地下室积水排放、大型建筑物污水提升泵站。




• 住宅区污水：居民小区化粪池污水排放、生活污水集中收集。




• 畜牧与养殖：养殖场粪便污水排放、沼气池粪水输送。




• 矿山与隧道：矿井涌水排放、隧道施工废水排放。




• 电厂：火力发电厂灰浆池排水、脱硫系统废水排放。




• 水利排灌：低洼地区雨水排放、农田排涝、临时应急排水。

1、设计标准

产品设计和制造执行JB/T 8857-2011《离心式潜污泵》标准，电机符合GB/T 2818《井用潜水异步电动机》标准。水力性能试验参照ISO 9906执行。

2、结构形式与工作原理

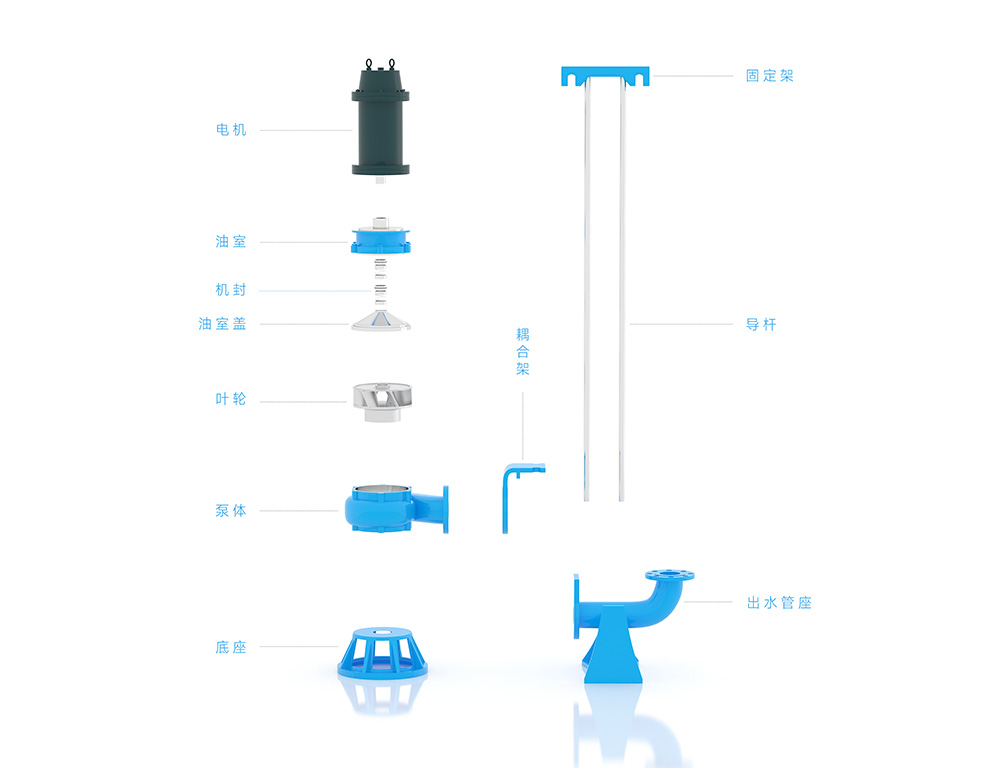

1. 总体结构：泵与潜水电机直联成一体，电机位于泵体上方，泵体在下。泵的吸入口垂直向下，吐出口为水平方向或垂直向上。固定式安装时泵体沿导杆滑下，泵体出口法兰与固定在池底的耦合底座自动锁紧耦合。




2. 工作原理：潜水电机驱动叶轮高速旋转，污水从泵体底部的吸入口被吸入，经叶轮加压后由泵体吐出口经耦合底座进入出水管路，送至目的地。




3. 自动耦合装置：由导杆、耦合底座、耦合接口（泵出口法兰处）及提升装置组成。安装时将耦合底座固定在池底，导杆上端固定在地面，泵体沿导杆滑下即可自动与耦合底座对接锁紧。检修时沿导杆将泵体提升至地面，泵体与耦合底座自动分离，无需拆卸任何螺栓，也无需进入污水池。

3、叶轮设计

采用双流道叶轮或大通道叶轮，流道宽阔，对固体颗粒和长纤维杂质的通过性好。JYWQ型在叶轮下部增设搅拌装置，可在泵运行时搅匀沉淀物，防止堵塞。

4、轴封系统

采用双端面机械密封，油室内充有机械油对密封进行润滑和冷却。电机侧为一道密封，防止介质进入电机腔；泵侧为二道密封，防止介质进入油室。两道密封可靠保护电机。

5、电机保护

潜水电机内设有以下保护装置：

1. 过热保护：当电机绕组温度超过设定值时自动切断电源。




2. 过载保护：当泵运行电流超过额定值时自动切断电源。




3. 湿度/泄漏保护：当电机腔或油室内进水时，湿度传感器发出信号自动停机。

电机绝缘等级F级，防护等级IP68，可在水下长期可靠运行。

6、过流部件材质选择

• HT200铸铁：中性污水、一般市政污水、雨水

• 304不锈钢：一般腐蚀性污水、工业废水

• 316不锈钢：含氯离子等中度腐蚀性污水

• 316L不锈钢：含氯离子等强腐蚀性污水

• 双相不锈钢：高腐蚀、含颗粒磨蚀性苛刻工况

7、工作条件

• 流量（Q）：5 ～ 6000 m³/h，涵盖全系列规格

• 扬程（H）：5 ～ 45 m，单级扬程，部分型号可达更高

• 转速（n）：2900 / 1450 / 980 r/min，按型号配置

• 介质温度：≤ 60℃

• 介质密度：≤ 1240 kg/m³

• 含杂质总量：≤ 介质总重量的15%

• 通过颗粒直径：≤ 泵口径的60%，悬浮颗粒

• 通过纤维长度：≤ 泵口径的5倍

• 潜水深度：≤ 20 m

• 口径范围：25 ～ 600 mm，进出口直径

• 电机功率：0.75 ～ 200 kW，按工况核算
